“Her jantın yenilenme
hakkı vardır.”
Elegance
Full HD 15.6" veya17.3 ekranı ile uzun zamandır beklenen en iyi kullanıcı deneyimini yaşarken, cep telefonunuzu kullanıyormuş gibi hissedeceksiniz. Elegance'ın kullanıcı dostu arayüzü,
ATEK Ar-Ge'si tarafından özel olarak dizayn edildi.
Yalnızca çizilmiş değil, modifikasyona da ihtiyaç duyan ve yenilenmeyi hak eden jantlara en iyi çözüm sizin için geliştirdik.

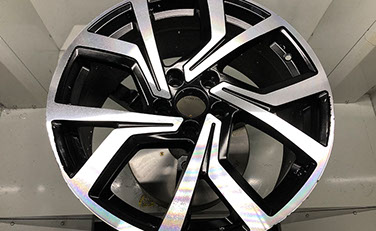

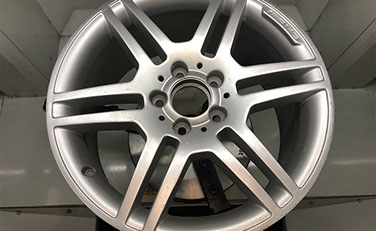

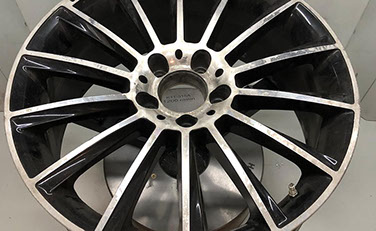

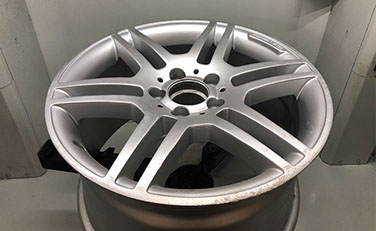

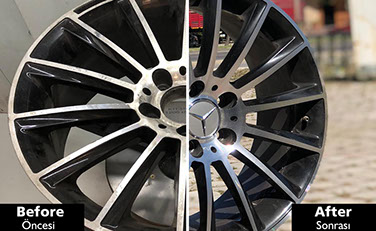

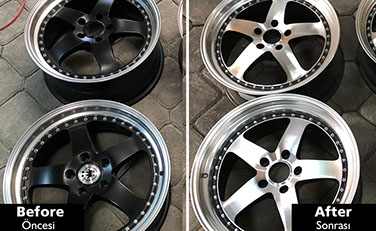

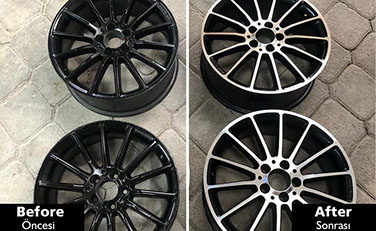

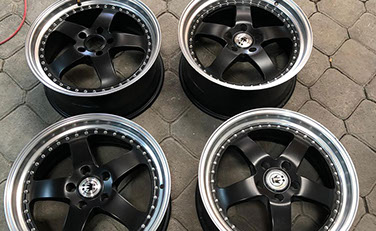

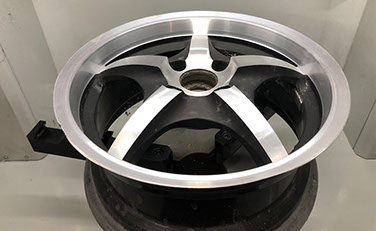

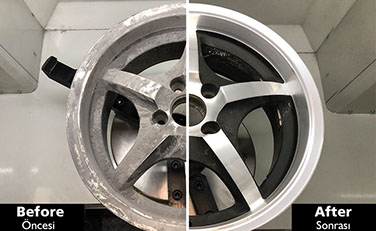

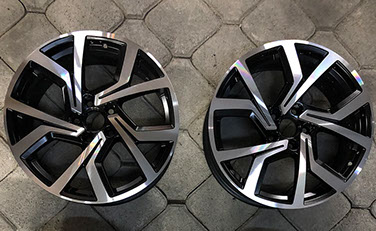

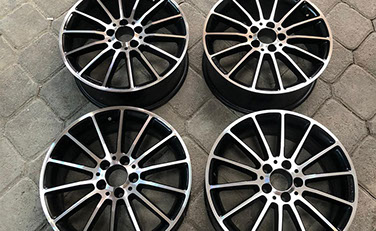

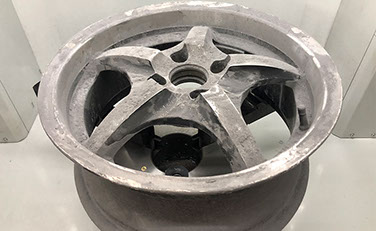

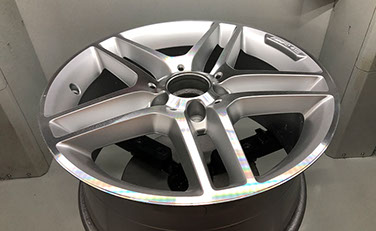

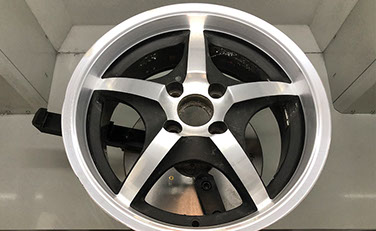

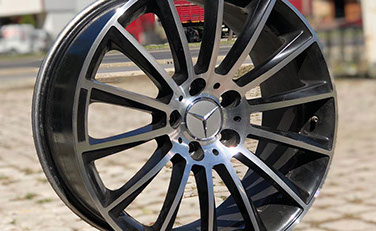

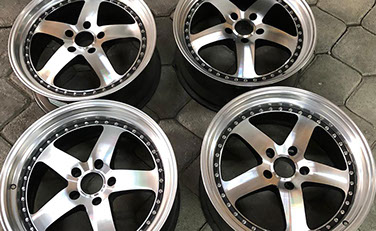

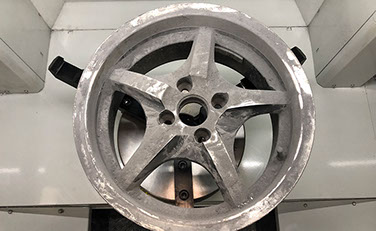

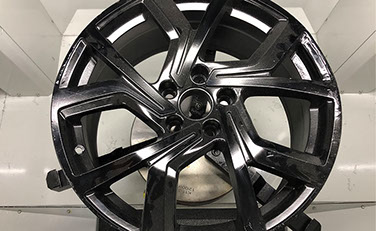

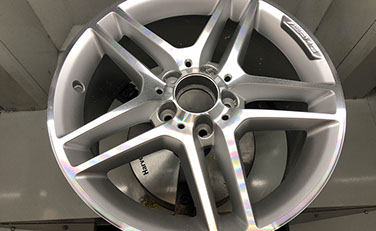

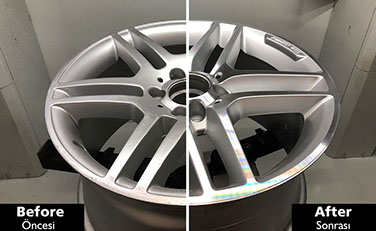

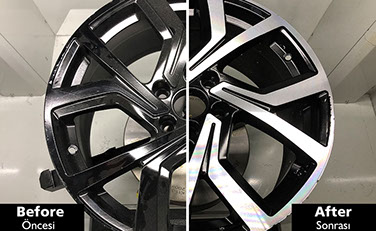

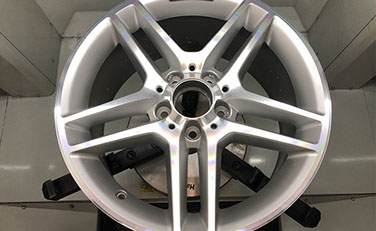

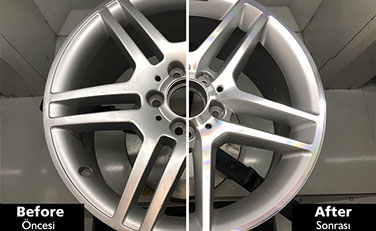

Daha parlak ve pürüzsüz jantların uzmanı Elegance CNC Jant Tornası, jantların fabrikadan yeni çıkmış gibi görünmesini sağlamak iin tasarlandı.
Toplantı
AR-GE
Tasarm
1000'den fazla e-mail, 120 saatten fazla ön toplantı, 1500 saatten fazla Ar-Ge çalışması, 900 saatten fazla tasarım, yüzlerce sayfa eskiz, hurda edilen birkaç prototip, onlarca jant zerinde test ve mükemmel sonu
Elegance'ı yaratmak için aklımıza gelenlerin sadece birkaı…
unutmayın 2,14!
Güçlü, dayanıklı, çevik ve sert. Elegance CNC Jant Tornası'nın dizaynını tanımlayan dört kelime. Geni görüş açısı salayan cam tasarımları, parlak iç aydınlatması, katlanabilir kontrol paneli, kombine çalışan ön kapı sistemi ve daha birçok özelliği ile, Elegance gerçek bir tasarım harikas.
Gereksiz hiçbir şeye yer olmadığı biliyoruz. Bu nedenle, Elegance'n tüm özelliklerini yalnızca 2,14 m2 içine sığdıracak bir kabin tasarladk.
DOKUNMATİK EKRAN
Windows işletim sistemini içeren dokunmatik ekranlı bilgisayar.
WI-FI
Entegre Wi-Fi sistemi, aynı zamanda Wi-Fi raporu yazdırma ve e-posta gönderme özellikleri sağlar.
FULL HD
1080P Full HD çözünürlük
15,6" veya 17,3"
Çalışma sırasında en iyi konumda olmanız için özel olarak tasarlanmış kontrol paneli, üstün kullanm kolaylığı ve 17,3 "veya 15,6" Full HD dokunmatik ekranıyla geniş bir izleme deneyimi sunar.
YENİ MOD
PRO MOD
FREE MOD
AÇ
Adım adım takip et!
Profesyonel olduğunuzu biliyoruz.
El emeği, göz nuru.
Kendi arşivinizi oluşturun.
Simlasyon
Fazla mı abarttk?
Keşke kesim işlemine geçmeden önce nasıl bir kesim olacağını görebilseydik” dediğinizi duyar gibiyiz. Sesinize kulak verdik ve sizin için Simülasyon Modu'nu geliştirdik. Janta ne kadar uzaklıkta simülasyon yapmak istediğinizi seçin ve el çarkını döndürerek simülasyon yapn. İster ileri ister geri giderek simülasyonu inceleyin. Unutmayın, yalnızca ATEK'te.
Lazer
TouchProbe
Lazer & TouchProbe
Lazer Ölçüm Sistemi, hızlı lçümler almay sevenlere özel geliştirildi. L-01H, L-01HV(çok yakında),
TPL-01H ve TPL-01HV modellerinde standart olarak gelen Lazer Ölçüm Sistemi ile hızlı ve kusursuz ölçmler alabilirsiniz.
En hassas lçümlerin oyuncusu dokunmatik prob sistemi TouchProbe ile 0.001mm tekrarlama hassasiyetinde lçüm alabilirsiniz.
TP-01H, TP-01HV, TPL-01H ve TPL-01HV modellerinde standart olarak gelen TouchProbe sistemi zorlu jantlar için biilmiş kaftan.
Hem en hassas işler için hem de hızlı olmanız gereken zamanlar için Lazer ile TouchProbe'u birleştirdik ve sizin için TPL serisini yarattık. TouchProbe ve Lazer Ölçüm Sistemi, TPL-01H ve TPL-01HV modellerinde standart olarak gelmektedir. Unutmayın, yalnızca ATEK'te.
Yatay
Dikey

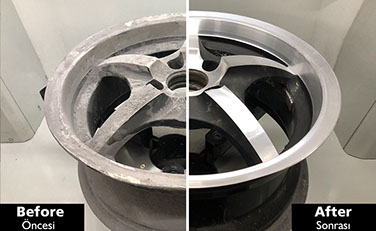

28" jantlara kadar kesim yapabilme imkân sunan yatay kesim modunu, jantın üst yüzeylerini ilk günk haline çevirerek pürüzsüz bir yüzey elde edebilmeniz için geliştirdik.
Yatay kesim modunda hem TouchProbe ile hem de Lazer Ölçüm Sistemi ile ölçüm yapabilirsiniz. Yatay kesim moduna 01H ve 01HV modelleri ile sahip olabilirsiniz.
Probe yatay
Lazer yatay
Lazer dikey
Probe dikey
22" 'e kadar olan jantların yan yüzeylerini torna edebilmek için tasarlanmış Dikey mod sayesinde, TouchProbe veya Lazer (çok yakında) ile ölçüm alarak kesim yapabilirsiniz.
01HV modelleri ile dikey tornalamalar yapabilirsiniz.
Print ve E-Mail
Müşterinizi memnun edin.
Biliyoruz ki, her ara sahibi aracına hangi işlemlerin yapıldığını bilmek istiyor. Bu yüzden, Elegance CNC Jant Tornası harici bir yazıcı veya Wi-Fi yazıcılar üzerinden detaylı rapor yazdırma olanağını size sunuyor. Doğayı korumak için sadece dijital rapor göndermek isterseniz Elegance, raporu sizin için e-posta ile gönderebiliyor.
DETAYLAR
Avantajlar
• Kullanıcı dostu arayüz
• El arkı ile simülasyon modu
Çapak alma için Free Mod
Kayıtl çalımalar için Aç Modu
• Kaydet, e-posta gönder, yazdır
• 20.000 kayıt depolama
• Ergonomik ve hareketli kontrol paneli
Kapalı gövde tasarımı ile arttırılmış güvenlik
• Güçlendirilmi çelik kızak gövdesi
• Rijit gövde tasarımı
Kompakt tasarım
• Uzun mürlü elektrostatik toz boya
• Elektrik kesintisi durumunda jant koruması
• Kombine sürglü kapı sistemi
Lastiği sökmeden tornalama imkanı
• Çevrimiçi ücretsiz eğitim (20 saat)
Özellikler
• Lazer ölçüm sistemi
• Prob ölçüm sistemi
• 0.001 mm yineleme ve konumlandırma hassasiyeti
• Yksek dayanımlı lineer kızak (her eksen için 2 adet)
• Ağır hizmete uygun, özel üretilmiş vidalı mil
• Elektronik kapı kilidi
• Led iç aydınlatma
Raporalama için dahili iç kamera
• Siyah krom ayna kelepçeleri
Kızak koruma fırçalar
• Ergonomik talaş tavası
• Sesli led kule ışığı
• 4 noktadan basitletirilmiş yağlama sistemi
• CNC tornalama için özel hava soğutma
Aksesuarlar
Teknik
Boyutlar
Sol yönlü kesme kateri
• Sağ yönlü kesme kateri
• Dikey kesme kateri
• Crcır kolu
• Crcır kolu uzantısı
• 10 mm allen anahtar
• Kesme kateri allen anahtarı
• 3 mm allen anahtarı
• ATEK kapalı devre kontrol sistemi (Syntec Co.)
• 1.1 kW X eksen motoru
• 1.1 kW Z ekseni motoru /frenli
• 380V 5.5 kW spindle motoru (1250 rpm)
• 28" yatay kesim
• 22" dikey kesim
• 15" maks. Kesme yüksekliği (381 mm)
• Güçlendirilmi klempli 12" ayna
• Genişlik (mm) 1320
• Uzunluk (mm) 1620
• Yükseklik (mm) 2245
• Ağırlk (kg) 970
MODELLER
TP-01H
TP-01HV
L-01H
L-01HV
TPL-01H
TPL-01HV
√
X
√
√
√
√
17,3" Opt
√
√
X
√
√
√
√
√
√
√
17,3" Opt
X
√
√
X
√
√
√
√
17,3" Opt
√
X
√
√
√
√
√
√
√
17,3" Opt
√
X
√
√
√
X
√
√
√
√
√
17,3" Opt
√
√
√
√
√
√
√
√
17,3" Opt
√
√
√
Jant Kapasitesi
• 28" Yatay Kesme (381 mm Jant Yüksekliği)
• 22" Dikey Kesim
12" Ayna/Siyah Krom Gülendirilmiş Klemp
Yazılım
• ATEK Elegance CNC Jant Torna Yazılımı
• Windows İşletim Sistemi
• Rapor Kaydetme ve E-Posta modülü
(Harici Yazıcı ile Doğrudan Baskı Modül)
Donanm
• Öncesi / Sonrası Raporu için İç Kamera
• Standart 15,6" Dokunmatik Ekran (17,3" Ops.)
• 802.11ac Wi-Fi Kablosuz Ağ Bağlantısı
• Prob Ölçm Sistemi
• Lazer Ölçüm Sistemi
Ölçüm
Eğitim
• Ücretsiz Online Eğitim (20 Saat)
